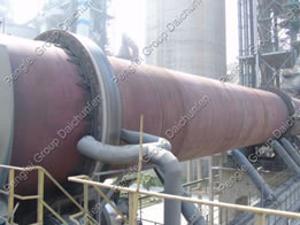

Horno rotatorio para pellets de óxidos
Los elementos principales del horno rotatorio para pellets de óxidos incluyen la parte giratoria, la unidad de soporte, el mecanismo de conducción, la cubierta del horno, el mecanismo de sellado y el sistema de combustión.
- La cubierta de protección a la entrada del horno y la unidad de alimentación y reciclado de material a la salida del horno se han tratado de forma individual, por lo que son prácticas a la hora de montar. Ofrecen resistencia superior al calor, a la corrosión y al desgaste.
- El sistema de aire de refrigeración en la parte inferior del horno garantiza un enfriamiento uniforme de la estructura y de la placa de protección, lo que proporciona una seguridad y fiabilidad mayor.
- La cubierta del horno con un gran diseño de volumen emplea una estructura de postigo de doble hoja para hacer que el flujo de aire circule de forma estable y constante.
- Ambos extremos incorporan un sistema de doble sellado con una estructura simple, lo que asegura un mantenimiento cómodo.
- El sistema de combustión incorpora un tipo de flujo en espiral y un quemador de carbón pulverizado de cuatro canales con un dispositivo de ignición de inyección de aceite.
Además del horno giratorio, también podemos ofrecer muchos otros tipo de equipos auxiliares para la producción de pellets de óxidos que incluyen la secadora giratoria, el alimentador de disco, el granulador de disco, calentador de cadena de rejilla, enfriador de pellets, mezcladora, molino de carbón, etc.
Especificaciones técnicas
| Nombre del producto |
Tamaño |
Capacidad (t/h) |
Potencia (kw) |
| Secador rotatorio |
Φ1.8×14m |
30-40 |
22 |
| Φ2×14m |
40-60 |
22 |
| Φ2.2×12m |
50-55 |
55 |
| Φ2.2×16m |
40-45 |
75 |
| Φ2.4×18m |
45-60 |
95 |
| Φ3×20m |
160 |
220 |
| Φ3.6×24m |
150 |
250 |
| Φ4.2×25m |
250 |
315 |
| Granuladora de disco |
Φ3.6m |
18-20 |
22 |
| Φ4.2m |
28-33 |
55 |
| Φ4.5m |
35-45 |
75 |
| Φ5.5m |
40-60 |
110 |
| Φ6m |
65-70 |
110 |
| Calentador de cadena de rejilla |
1.6×24m |
100,000-200,000 toneladas/año |
15 |
| 2.4×24m |
300,000 toneladas/año |
11 |
| 2.8×36m |
400,000-600,000 toneladas/año |
18.5 |
| 2.8×42m |
400,000-600,000 toneladas/año |
18.5 |
| Horno rotatorio |
Φ2.2×18m |
10-12 |
45 |
| Φ2.5×20m |
18-25 |
30 |
| Φ2.8×22m |
30-34 |
90 |
| Φ3×28m |
40 |
90 |
| Φ3.5×30m |
50 |
220 |
| Φ4×30m |
90 |
190 |
| Φ4.7×35m |
140-180 |
315 |
| Φ5×35m |
165-202 |
315 |
| Φ6.1×40m |
226-335 |
315 |
| Enfriador de pellets |
20m2 |
40 |
7.5×2 |
| 30m2 |
40-60 |
11×2 |
| 40m2 |
90 |
15×2 |
| 50m2 |
112 |
15×2 |
| 69m2 |
130-160 |
11×2 |
| 121m2 |
270-304 |
15×2 |
| 128m2 |
280-315 |
18.5×2 |
| 140m2 |
302 |
11×2 |
Nota: Los parámetros indicados son de referencia para la elección del modelo. En el contrato de compra se especificarán los parámetros exactos.
