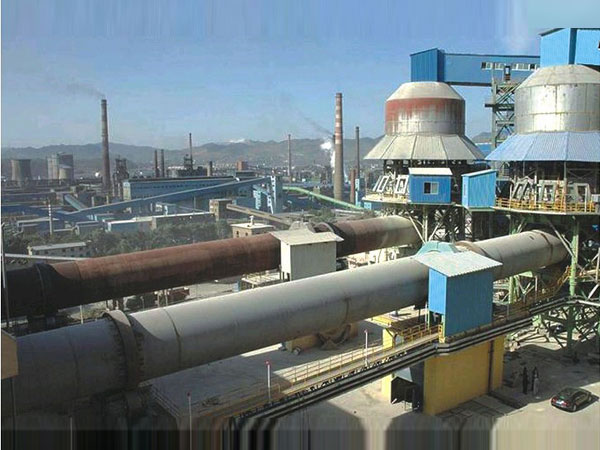

Horno rotatorio para la industria metalúrgica no ferrosa

El horno rotatorio para la industria metalúrgica no ferrosa es un equipo de calcinación de nivel internacional avanzado y de gran tamaño. Si se compara con productos convencionales, puede aumentar la capacidad de producción en un 30% y reducir el consumo de energía en un 40%. La temperatura del gas de escape es inferior a 250℃, y ello hace que la recolección de polvo sea práctica. Por consiguiente, la máquina es respetuosa con el medio ambiente.

Características

Teniendo en cuenta el desvío y el ángulo de desvío, tiene un diseño de estructura optimizado. Ello prolonga de forma eficaz la vida útil de los rodillos refractarios y del material introducido.
Para aumentar la fiabilidad, este horno rotativo para la industria metalúrgica no ferrosa está equipado con cojinetes de soporte de rodillos con función de autoalineación, un gran diámetro y un ratio pequeño longitud-diámetro.
El nuevo método de sellado para la cubierta de engranaje abierto proporciona un rendimiento de sellado superior.
El horno incorpora un sistema de sellado flexible compuesto por hojas de sellado superpuestas. Las hojas de sellado de doble capa ofrecen un aumento del aislamiento térmico y un mejor rendimiento de sellado así como una vida útil más larga.

Especificaciones técnicas

Tamaño (m)			Φ5.5×115	Φ5.2×118	Φ4.85×75	Φ4.8×110	Φ4.6×100	Φ4.4×100	Φ4.0×90	Φ3.8×85
Capacidad de producción (t/d)			80-100	80-90	51-57.5	45-60	40-50	40-45	34-38	23-26
Inclinación de la estructura del horno (%)			3.0	3.5	5.2	3.5	3.5	3.5	3.5	3.5
Cantidad de soportes			4	5	4	4	4	4	4	4
Rodillo de empuje			Hidráulico
Velocidad de rotación de la estructura del horno		Unidad de accionamiento principal (r/min)	0.2-1.2	0.2-1.233	0.5-1.04	0.5-1.53	0.21-1.56	0.2-1.206	0.2-1.206	0.2-1.2
Velocidad de rotación de la estructura del horno		Unidad de accionamiento auxiliar (r/min)	6.7	7.82	6.59	9.9	7.85	7.93	7.93	7.9
Unidad de accionamiento principal	Motor eléctrico	Modelo	YTSP- 400L1-6	YSNP- 450L1-6	YPT- 355M-6	YSNP- 450L1-6	YTS- P355L-6	YPT- 355M-6	YSNP3- 55M2-6	YSNP3- 55M1-6
		Potencia nominal (kw)	315×2	355×2	200×2	355×2	250×2	200×2	160×2	132×2
		Rango de velocidad (r/min)	160-980	160-980	470-980	300-980	120-1000	470-980	470-980	470-980
		Voltaje nominal (V)	380	380	380	380	380	380	380	380
	Reductor de velocidad	Modelo	P417-90	P320W-90	P316W-100	P318W-80	ZSY710-63	ZSY630-63	P312-71	P312-71
	Reductor de velocidad	Ratio total de velocidad	90	90	100	80	63	63	71	71
Unidad de accionamiento auxiliar	Motor eléctrico	Modelo	Y200L-4	Y225S-4	Y225S-4	Y225S-4	Y225S-4	Y180L-4	Y180M-4	Y180M-4
		Potencia nominal (kw)	30×2	37×2	37×2	37×2	37×2	22×2	18.5	18.5
		Velocidad nominal (r/min)	1480	1480	1480	1480	1480	1480	1480	1480
		Voltaje nominal (V)	380	380	380	380	380	380	380	380
	Reductor de velocidad	Modelo	YNL340-16	YNL305-14	YNL305-14	YNL305-14	ZLY224-20	ZLY180-18	ZLY180-18	ZLY180-18
	Reductor de velocidad	Ratio total de velocidad	16	14	14	14	20	18	18	18
Peso (sin incluir los rodillos reflactarios) (t)			1675	1650	1160	1320	1060	912	756	705

Nota: Los parámetros indicados son de referencia para la elección del modelo. En el contrato de compra se especificarán los parámetros exactos.
